La termografia a infrarossi per il settore dell’edilizia

Grazie alla termografia a infrarossi è possibile rilevare l’energia irradiata da un oggetto o da un corpo. Questa emissione energetica è misurabile e con i sistemi di rilevazione si può renderla visibile per individuare i punti di perdita di energia. Tale misurazione può essere usata in modo semplice e trova applicazione in svariati settori, come ad esempio in quello edilizio, e permette di studiare le migliori soluzioni per l’isolamento termico secondo le diverse esigenze aziendali, consentendo una migliore sicurezza sul posto di lavoro.A partire dalla prima crisi petrolifera degli anni 70 è cresciuta la consapevolezza di quanto le riserve energetiche siano preziose ed al contempo limitate. Anche il surriscaldamento del pianeta dovuto alle emissioni di anidride carbonica è causato in gran parte dall’energia utilizzata per il riscaldamento.

Per affrontare tali problemi è stata varata una serie di leggi, tra le quali la legge sul risparmio energetico, l’ordinanza sull’isolamento termico ed in seguito la EnEV 2002. Tali leggi tendono ad incentivare e a regolare tutta una serie di misure per il risparmio energetico nella costruzione dei nuovi edifici ma anche nella pianificazione delle opere di risanamento degli edifici esistenti.

Nuovi materiali, nuovi metodi di lavorazione e tempi di costruzione sempre più stretti richiedono un grande impegno da parte di coloro che si occupano del progetto, delle imprese che si occupano della realizzazione e da parte di chi è responsabile del controllo.

É necessario pianificare efficacemente le opere di costruzione e risanamento nonché controllare e documentare il rispetto della qualità dell’opera, in particolare l’impermeabilità all’aria e l’isolamento termico.

In ognuno di questi casi la ThermaCAM di FLIR Systems fornisce importanti informazioni e documenta lo stato delle opere.

Applicazione della termografia a infrarossi

Localizzazione perdite

In fase di localizzazione e verifica delle tubazioni, e di eventuali perdite, la termografia risulta molto efficace, anche nel caso di tubazioni idrauliche posate sotto il pavimento o interrate. Grazie alla ThermaCAM™ è possibile individuare e documentare, in modo semplice e veloce, anche eventuali fughe nei sistemi di riscaldamento centralizzato.

Individuazione di difetti strutturali

La termografia ad infrarossi rappresenta il metodo più veloce ed efficace per individuare eventuali difetti strutturali ed è in grado di documentare la qualità e l’adeguata esecuzione delle opere di costruzione. La termografia consente di visualizzare, sotto forma di immagine termica a colori, la dispersione termica, l’umidità nonché l’eventuale permeabilità all’aria degli edifici.

Controllo procedura d’essiccazione

Dopo aver individuato la perdita è necessario far asciugare la zona interessata. Praticando dei fori che permettano il flusso d’aria ed il drenaggio dell’acqua presente, è possibile asciugare la perdita.

Al fine di evitare che durante le operazioni di perforazione vengano danneggiate le tubazioni nascoste, si usa la telecamera a infrarossi per individuare la loro posizione. Grazie alla termocamera IR è possibile verificare e documentare anche il grado di successo della procedura d’essiccazione.

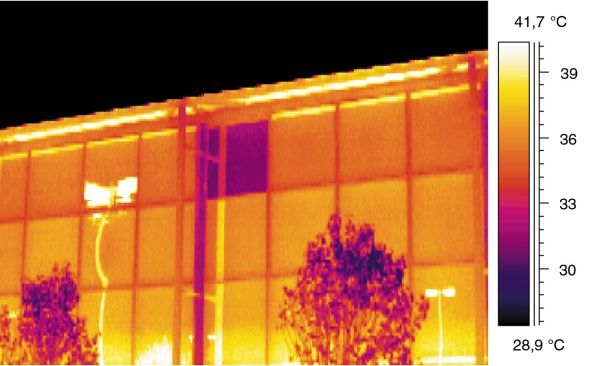

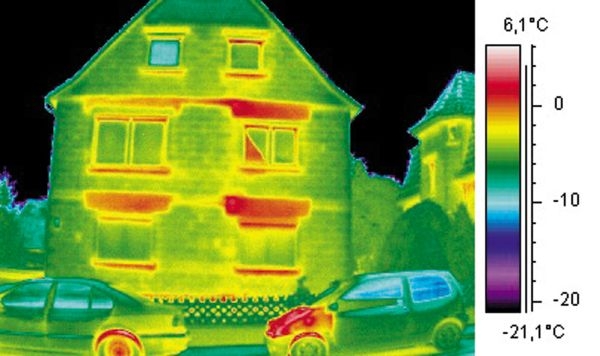

Visualizzazione di dispersioni energetiche

Le zone di dispersione termica non rappresentano solo uno spreco d’energia. In questi punti l’umidità dell’aria può portare alla comparsa di condensa o infiltrazioni. Di conseguenza possono comparire muffe con tutti i rischi ad esse connessi per la salute dell’uomo. Inoltre, i punti di dispersione termica sono a volte anche punti di dispersione acustica.

Un ottimale isolamento termico costituisce, nella maggior parte dei casi, anche un buon isolamento acustico. La ThermaCAM permette di individuare facilmente i punti di dispersione termica.

Pianificazione e risanamento

La tecnica dell’infrarosso viene impiegata nella pianificazione delle opere di risanamento, ma anche per la garanzia di qualità e per il collaudo di edifici di nuova costruzione. Durante l’essiccazione, l’immagine termica permette di verificare lo stadio raggiunto dalla procedura stessa e quindi di ottimizzarne impiego e durata.

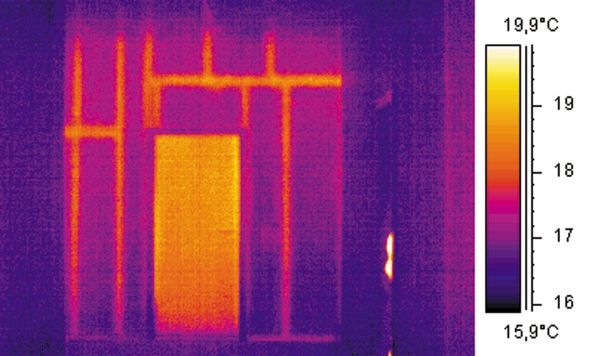

Restauro degli edifici

La termografia ad infrarossi è in grado di fornire preziose informazioni nel caso di restauro di edifici e monumenti. Attraverso le immagini all’infrarosso è possibile visualizzare le costruzioni reticolari ricoperte da intonaco. In questo modo è possibile, ad esempio, valutare l’utilità di intervenire sulla parte interessata. E’ inoltre possibile localizzare distacchi d’intonaco dalle pareti ed adottare le misure necessarie al relativo consolidamento.

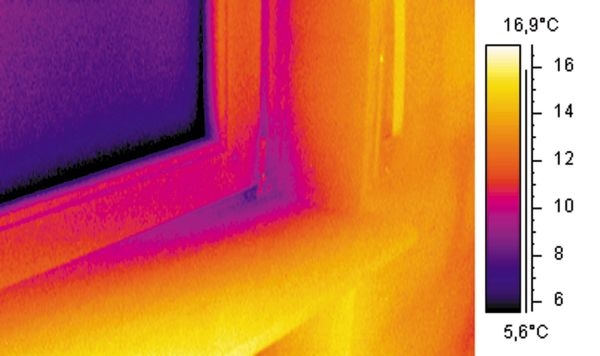

Individuazione di permeabilità all’aria

Un’ulteriore abituale applicazione è rappresentata dall’individuazione di permeabilità all’aria durante il rilevamento del tasso di ricambio d’aria tramite la procedura Blower-Door, con la quale si crea una depressione all’interno dell’edificio.

Nei punti di non ermeticità, l’aria fredda penetra all’interno dell’edificio e la differenza di temperatura viene visualizzata dalla termocamera a infrarossi.

Così, i punti di non ermeticità possono essere individuati ed eliminati prima che l’applicazione di rivestimenti e costruzioni interne rendano l’eliminazione di tali difetti strutturali troppo dispendiosa, in termini di costi e di tempo.

Controllo infiltrazioni su tetti a terrazzo

La localizzazione di perdite su tetti piani rappresenta un’altra applicazione tipica dell’infrarosso. Poiché nei punti ove vi sono delle infiltrazioni nel tetto il calore del sole viene trattenuto più a lungo, la termocamera consente di vedere e verificare l’entità dell’infiltrazione in modo assolutamente non invasivo.



In questo modo si riducono i costi e la durata dei lavori di riparazione o addirittura è possibile evitare del tutto il risanamento del tetto. Allo stesso tempo è possibile localizzare tempestivamente le infiltrazioni, evitando la comparsa di muffe e i danni correlati ad una insufficiente essiccazione dei materiali.

Prevenire la comparsa di muffe con la termografia a infrarossi

Le conseguenze non sono solo a carico dei materiali; in casa come in ufficio la comparsa di muffe rappresenta un pericolo per la nostra salute e contribuisce allo sviluppo di nuove allergie. Le spore dei funghi trovano le migliori condizioni per la loro diffusione laddove l’umidità dell’aria può condensarsi in piccolissime goccioline e infiltrarsi.

Le sostanze minerali presenti nelle pareti, nella carta da parati e nella pittura costituiscono il loro ambiente ideale. Una speciale funzione software della ThermaCAM™ per la visualizzazione dei punti di condensa visualizza automaticamente, segnalandoli con un allarme cromatico, i punti sospetti che potranno poi essere documentati stilando un rapporto scritto corredato da immagini e dati.

Riscaldamento, aerazione, climatizzazione

La climatizzazione degli ambienti in cui ci troviamo influenza notevolmente il nostro benessere e la nostra efficienza. Il numero delle persone in malattia all’interno delle aziende può dipendere anche da una scorretta climatizzazione degli ambienti lavorativi.

La ThermaCAM fornisce, ad esempio, immagini relative alla funzionalità di soffittature climatizzanti, caloriferi o sistemi di aerazione. Grazie alle informazioni ottenute è possibile organizzare in modo ottimale il posto di lavoro evitando postazioni di lavoro esposte alle correnti d’aria.

Termografia a infrarossi per la prevenzione incendi

Individuate sul nascere fessure, giunti non ermetici e materiale in fase di distaccamento all’interno della vostra canna fumaria o nella zona di scarico dei gas combusti del vostro impianto di riscaldamento. La ThermaCAM permette di visualizzare immediatamente zone di surriscaldamento del camino dovuto a sedimentazioni e di valutare il pericolo d’incendio dovuto ad una applicazione a stretto contatto con zone surriscaldate del sistema di riscaldamento e/o di scarico dei gas combusti.

Cos’è la termografia a infrarossi

Per termografia s’intende l’utilizzo di una telecamera a infrarossi (o termocamera), al fine di visualizzare e misurare l’energia termica emessa da un oggetto.

L’energia termica, o infrarossa, consiste in luce la cui lunghezza d’onda risulta troppo grande per essere individuata dall’occhio umano; si tratta della porzione dello spettro elettromagnetico che viene percepita come calore.

A differenza della luce visibile, nel mondo dei raggi infrarossi tutti gli elementi con una temperatura al di sopra dello zero assoluto emettono calore. Anche oggetti che hanno una temperatura molto bassa, come i cubetti di ghiaccio, emettono infrarossi. Più è alta la temperatura dell’oggetto, più quest’ultimo irradierà raggi infrarossi.

Le termocamere producono immagini di infrarossi invisibili, o radiazioni di calore, e rappresentano un preciso strumento di misurazione non a contatto delle temperature. Partendo dalla considerazione che quasi tutte le apparecchiature, prima di danneggiarsi, si surriscaldano, le termocamere rappresentano uno strumento efficace ed economico di diagnostica, in diversi campi di applicazioni.

In tale contesto, con la necessità di implementare sistemi di miglioramento del processo produttivo, della gestione del consumo energetico, della qualità dei prodotti e della sicurezza sul luogo di lavoro, vengono concepite e sviluppate continuamente nuove applicazioni.
