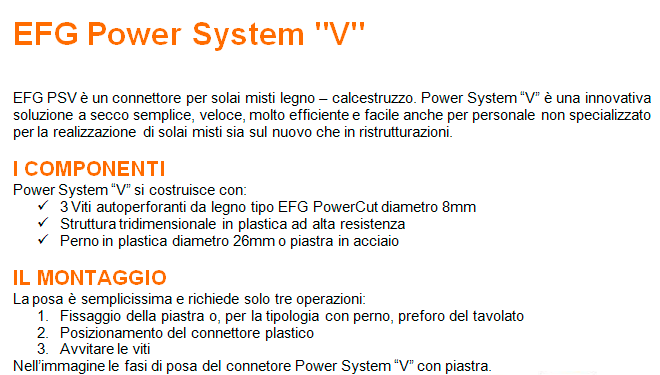

EFG Power System “V”

Heco Italia propone EFG Power System “V”, un nuovo sistema di collaborazione a secco per solai e coperture miste legno – calcestruzzo.
EFG PSV è un connettore per solai misti legno – calcestruzzo. Power System “V” è una innovativa soluzione a secco semplice, veloce, molto efficiente e facile anche per personale non specializzato per la realizzazione di solai misti sia sul nuovo che in ristrutturazioni.

I componenti
Power System “V” si costruisce con:
• 3 Viti autoperforanti da legno tipo EFG PowerCut diametro 8mm
• Struttura tridimensionale in plastica ad alta resistenza
• Perno in plastica diametro 26mm o piastra in acciaio

Il montaggio
La posa è semplicissima e richiede solo tre operazioni:
1. Fissaggio della piastra o, per la tipologia con perno, preforo del tavolato
2. Posizionamento del connettore plastico
3. Avvitare le viti

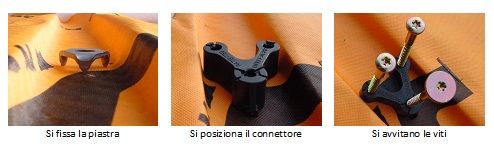

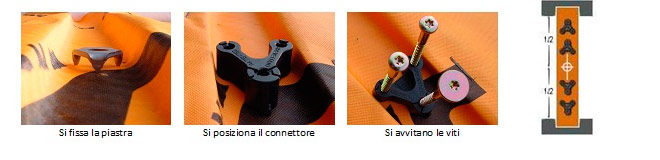

Nell’immagine le fasi di posa del connetore Power System “V” con piastra.

Il posizionamento corretto del connettore è con il vertice verso il muro di appoggio e la parte “aperta” verso il centro del trave.

Le innovazioni e i vantaggi
L’assenza di resine chimiche, la praticità di viti autoperforanti e la struttura plastica ad alta resistenza (studiata anche per essere da appoggio per la rete elettrosaldata) consentono l’impiego del connettore anche da parte di personale non qualificato, e con materiale normalmente disponibile in ogni cantiere.
Grazie agli elevati valori di resistenza a scorrimento e a taglio il numero di connettori si riduce drasticamente in confronto ai tradizionali sistemi di posa: rispetto all’utilizzo di viti tipo tirafondi DIN571 o di resine chimiche e ferri piegati si risparmiano più del 50% dei punti di connessione.

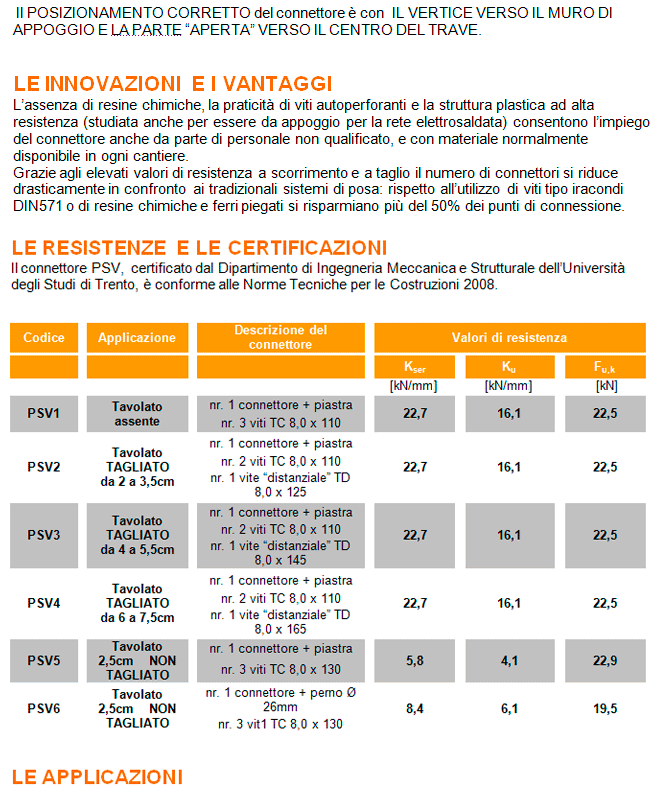

Le resistenze e le certificazioni
Il connettore PSV, certificato dal Dipartimento di Ingegneria Meccanica e Strutturale dell’Università degli Studi di Trento, è conforme alle Norme Tecniche per le Costruzioni 2008.

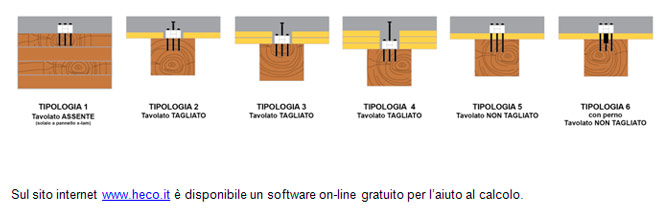

Le tipologie

Sul sito internet www.heco.it è disponibile un software on-line gratuito per l’aiuto al calcolo.
