SYStab per il consolidamento di una Chiesa di fine ‘600

SYSTAB

Intervento di Consolidamento terreno e fondazioni di una Chiesa in provincia di Livorno interessata da cedimenti e fessurazioni, attraverso iniezione di resine espandenti a densità differenziata – Tecnica SYStab

SYStab per il consolidamento di una Chiesa di fine '600

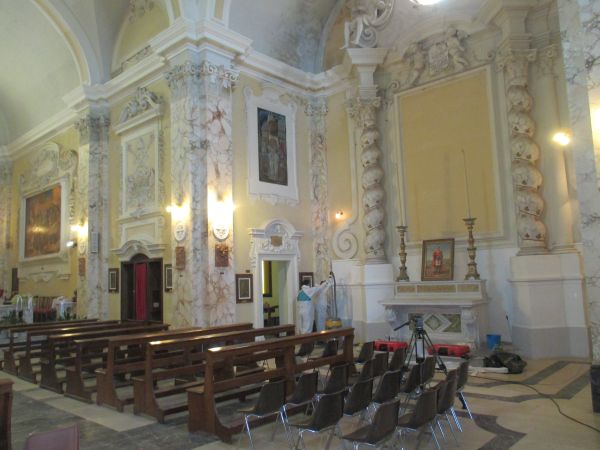

SYStab è stata protagonista di un importante intervento di consolidamento terreno e fondazioni nella Chiesa di San Giovanni Gualberto, che si trova in Loc. Valle Benedetta a pochi km da Livorno. La struttura, con annesso monastero, è stata costruita a partire dal maggio del 1692, data in cui il primo mattone è stato posato in cima alla collina dall’Arcivescovo di Pisa, ultimata nel 1697, è stata quindi affidata ai monaci Bendettini da cui prende il nome tutta la valle.

Da ormai 15 anni la Chiesa di Valle Benedetta ha evidenziato una serie di lesioni e crepe nelle murature, dovute a cedimenti differenziali del terreno e delle fondamenta. Il dissesto ha reso necessario un intervento di consolidamento delle fondazioni e la soprintendenza di Pisa assieme al tecnico progettista incaricato, Ingegner Davide Lombardi, ha individuato la tecnologia con iniezione di resine espandenti SYStab come la più adatta per arrestare i cedimenti suddetti in tempi rapidi e con un cantiere a bassa invasività.

Tecnologia con iniezione di resine espandenti SYStab per il consolidamento strutturale di una Chiesa del 600

Il consolidamento fondazioni con resine a densità differenziata

Si tratta di una tecnologia di consolidamento a bassa invasività diffusa in Italia da circa 20 anni. SYStab ha studiato e sviluppato una variante basata sull’impiego di resine con densità e pressioni di espansione differenziate con le quali riesce ad ottenere il massimo livello di diffusione delle resine pur mantenendo elevate densità e quindi prestazioni meccaniche di alto livello.

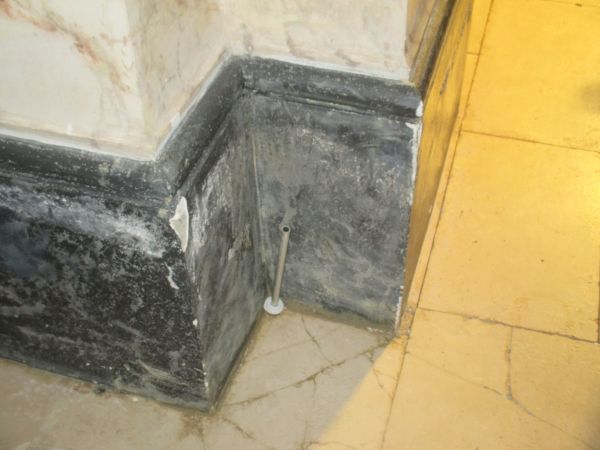

Le opere preparatorie alle iniezioni di schiume espandenti, consistono nel praticare fori di 25 mm di diametro che attraversano la struttura e le fondazioni fino al terreno da consolidare. La fase di foratura è eseguita in tempi rapidi con attrezzature manuali e senza produrre vibrazioni nè materiale di risulta. All’interno dei prefori così realizzati, vengono poi inseriti tubi di alluminio che costituiranno il circuito di iniezione vero e proprio.

Tecnologia con iniezione di resine espandenti SYStab

La fase di iniezione avviene monitorando in continuo le pressioni ed i volumi iniettati e soprattutto eseguendo un controllo laser continuo della struttura e delle pavimentazioni. La resina iniettata infatti esercita importanti pressioni di rigonfiamento che sono essenziali per riempire eventuali vuoti e ottenere la compattazione del terreno ed  il ripristino di un corretto appoggio del piano fondale con la ridistribuzione omogenea dei carichi.

Terminata la fase di iniezione, che avviene sempre con monitoraggio laser continuo, i tubi vengono tagliati alla base e non resta che ripristinare la traccia dei fori d’iniezione.

Il metodo SYStab è basato sull’uso di resine con densità ed espansione differenziate, nelle varie fasi dell’iniezione. Densità, tempi di reazione, pressioni e fattori di espansione sono infatti calcolati e scelti caso per caso per ottimizzare le potenzialità del sistema e ottenere:

  • elevato grado di compattazione, anche in terreni argillosi (coesivi) a bassissima permeabilità;
  • alta diffusione della schiuma consolidante in ogni condizione geotecnica;
  • alta riduzione dell’indice dei vuoti e quindi della compressibilità;
  • valori ottimali di resistenza meccanica finale della resina anche in presenza di grosse cavità;
  • resistenza meccanica ottimale ed omogenea delle resine al termine della reazione chimica.

Il cantiere in esame è stato completato in 3 giorni grazie anche all’esperienza dei tecnici fondatori di SYStab che si occupano da oltre 18 anni di consolidamenti con iniezione di resine espandenti e con tecnologie innovative a bassa invasività.

Scheda cantiere SYStab:

Tipologia intervento Consolidamento del nodo terreno – fondazioni mediante iniezione di resine espandenti a densità differenziata – Tecnica SYStab

Tecnico Progettista Ing. Davide Lombardi

Luogo intervento Valle Benedetta (LIVORNO)

Committente: Parrocchia di San Giovanni Gualberto

Data: maggio 2018
