Connettori per il rinforzo e il ripristino del solaio in laterocemento

Campo di impiego

Sistema per rinforzare e irrigidire i solai in laterocemento

Descrizione del prodotto

Gli interventi di rinforzo e ripristino di strutture esistenti richiedono la messa a punto di idonee metodologie; tra queste troviamo i connettori per il rinforzo del solaio in laterocemento.Connettore per rinforzo di solai in laterocemento

Indice:

In analogia con quanto viene fatto per i solai in legno ed acciaio, la realizzazione di una soletta di calcestruzzo, adeguatamente ancorata all’estradosso, fornisce un sufficiente incremento della portanza dei solai in laterocemento.

L’efficacia di tale intervento dipende dalla capacità del collegamento – tra la parte esistente e la soletta aggiuntiva – di trasferire le azioni di taglio al fine di realizzare una sezione composta a completa interazione; nei casi in cui non è possibile valutare a priori l’apporto di resistenza offerto dalla ruvidezza della superficie da collegare, l’intervento di un connettore diventa molto importante.

E’ noto, infatti, che lo scorrimento tra le parti che compongono l’elemento strutturale ne riduce la portanza e ne aumenta la deformabilità; inoltre le proprietà resistenti e deformative del collegamento influiscono sul funzionamento dell’elemento composto.

In particolare la duttilità del collegamento si configura come caratteristica importante perché, da un lato permette il raggiungimento della massima capacità portante flessionale della struttura composta prima che la rottura possa verificarsi in modo fragile per crisi del collegamento, dall’altro influisce sui criteri di progettazione perché la ripartizione dell’azione di taglio permessa dalla duttilità del collegamento consente una distribuzione uniforme dei connettori lungo l’elemento strutturale.

Tali considerazioni testimoniano come la conoscenza delle caratteristiche prestazionali del collegamento sia fondamentale per una corretta progettazione e valutazione dell’affidabilità dell’intervento di adeguamento statico del solaio mediante soletta sovrastante.

Applicazioni

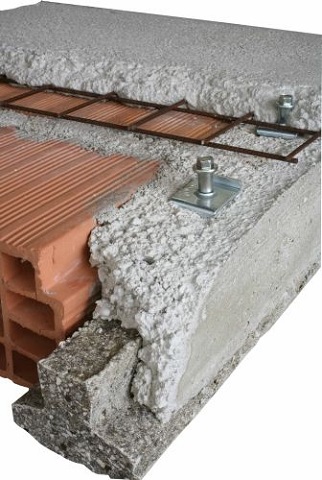

Il nuovo connettore a piolo e vite con piastra dentata è espressamente studiato per il rinforzo e l’adeguamento sismico di solai in laterocemento e per le riprese di getti in calcestruzzo.

La tecnica adottata è quella della sovrapposizione di uno strato nuovo di calcestruzzo al calcestruzzo esistente che permette di ottenere travi con inerzia maggiore. Molti edifici costruiti dal dopoguerra, infatti, necessitano d’interventi di restauro ed adeguamento alle vigenti norme costruttive.

Il dispositivo individuato è costituito da una piastra e da un connettore a piolo autofilettante nella parte inferiore che si avvita nel calcestruzzo previa esecuzione di un foro.

La piastra stabilizzatrice di base permette al gambo del connettore di contrastare in maniera più efficace gli sforzi generati da scorrimenti tra i due strati di calcestruzzo da unire.

Entrambi gli elementi, per disegno e materiali impiegati, sono stati studiati per distribuire su una superficie più ampia gli sforzi di taglio e poter contrastare al meglio tali sforzi.

Prima di eseguire l’intervento sui solai è necessario eseguire delle valutazioni sullo stato di conservazione della struttura, sulle capacità meccaniche residue delle travi.

E’ importante individuare la resistenza del calcestruzzo e la presenza di una adeguata armatura.

Posa in opera

  • Mettere a nudo l’estradosso della superficie da rinforzare

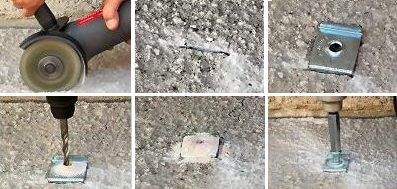

  • Eseguire delle incisioni sul calcestruzzo con una smerigliatrice: spessore dell’intaglio 4 mm, profondità circa 4 mm. Utilizzare un disco abrasivo per calcestruzzo di circa 12 cm di diametro (Posa 1)
  • Intaglio effettuato (Posa 2)
  • Posizionare la parte ripiegata verso il basso della piastra nella incisione. La freccia presente sulla parte superiore della piastra deve essere orientata verso il centro della trave (posa 3)
  • Eseguire il foro con un trapano ed una punta da 11 mm di diametro, per una profondità di circa 8 cm (posa 4)
  • Rimuovere la polvere di cemento che si deposita sopra la piastra (posa 5)
  • Inserire la vite nel foro ed avvitarla con un avvitatore elettrico ad impulsi, fino a fine corsa. Prima di eseguire il getto bagnare la superficie e puntellare il solaio (posa 6)
posa in opera
Passaggi per la posa in opera

Connettore CT CEM

Connettore CT CEM
Connettore CT CEM

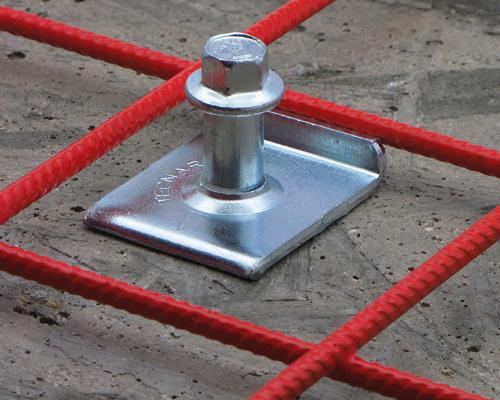

Piolo connettore a vite e piastra dentata zincati per riprese di getto in calcestruzzo.

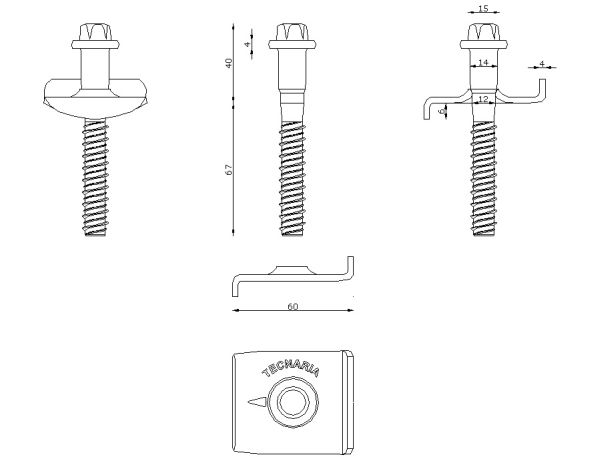

Elemento composto da un gambo in acciaio temprato 10.9, Ø 14 mm, con rondella e testa esagonale 15 mm, corpo filettato Ø 12 mm avente una sezione tronco conica in corrispondenza dell’inizio della parte filettata che permette l’inserimento della piastra stabilizzatrice, con foro centrale di dimensioni 60 x 50 x 4 mm ripiegata su due lati.

Caratteristiche

  • Gambo in acciaio temprato 10.9, Ø 14 mm, testa esagonale 15 mm e finta rondella, corpo filettato di Ø 12 mm.
  • Piastra in acciaio con base rettangolare, dentata, 60×50 mm di spessore 4 mm.

Il connettore a piolo e la piastra di base in fase di infissione si uniscono grazie alla particolare conformazione che hanno.

Tutte le parti del connettore sono zincate elettroliticamente con una protezione media di 8 μm che corrisponde ad una resistenza alla corrosione di 2 cicli “Kesternich”.

E’ il connettore con resistenza a taglio maggiore di tutta la gamma per impegni strutturali gravosi.

Connettore V CEM

Connettore V CEM
Connettore V CEM

Piolo connettore a vite e piastra dentata zincati per riprese di getto in calcestruzzo.

Elemento composto da un gambo in acciaio temprato 10.9, Ø 14 mm, con rondella e testa esagonale 15 mm, corpo filettato Ø 12 mm.

Caratteristiche

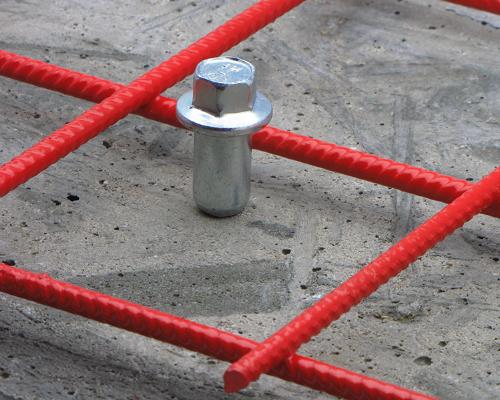

Il piolo connettore a vite VCEM TECNARIA per riprese di getto in calcestruzzo consiste di un gambo in acciaio temprato 10.9, Ø 14 mm, testa esagonale 15 mm e finta rondella, corpo filettato di Ø 12 mm.MINICEM

Connettore MINI CEM

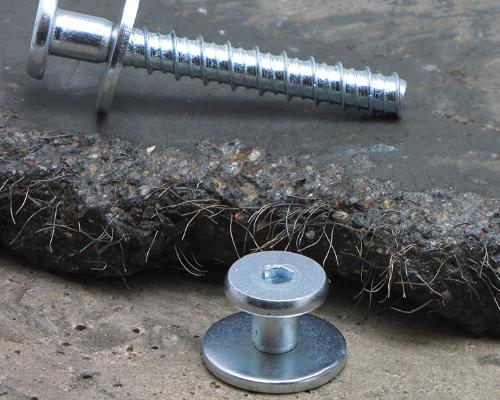

Piolo connettore a vite e rondella mobile zincati per riprese di getto in calcestruzzo di ridotti spessori.

Elemento composto da un gambo in acciaio temprato Fe 360B cementata, Ø 10 mm, con rondella mobile, testa Ø 22.5 mm, corpo filettato Ø 10 mm lungo 60 mm.

Caratteristiche

Il piolo connettore a vite MINI CEM TECNARIA per riprese di getto sottili in calcestruzzo consiste di un gambo in acciaio temprato Fe 360B cementata, Ø 10 mm, testa tonda Ø 22.5 mm con inserto esagonale da 6 mm, mm rondella stabilizzatrice mobile Ø 30 mm , corpo filettato di Ø 10 mm.

Tutte le parti del connettore sono zincate elettroliticamente con una protezione media di 8 μm che corrisponde ad una resistenza alla corrosione di 2 cicli “Kesternich”.

E’ il connettore specificatamente studiato e testato per unioni con spessori molto sottili di calcestruzzo (i cosiddetti microcalcestruzzi) realizzato con acciaio ad alte prestazioni.
