Connettori per solai misti in acciaio e calcestruzzo

Campo di impiego

Sistema per rinforzare e irrigidire solai misti in acciaio-calcestruzzo

Descrizione del prodotto

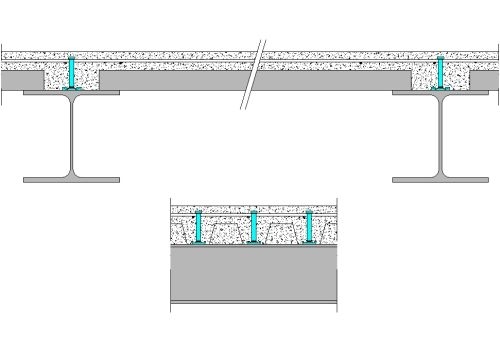

La realizzazione di strutture miste acciaio – calcestruzzo offre notevoli vantaggi di carattere statico ed economico. La struttura portante in acciaio ed il soprastante getto in calcestruzzo, opportunamente collegati a mezzo di connettori, garantiscono una risposta statica unitaria ai due materiali diversi che esprimono in tal modo al meglio le proprie caratteristiche individuali.connettore solai acciaio-calcestruzzoIndice:

I vantaggi più evidenti si traducono in una riduzione del peso delle strutture in acciaio, una minore altezza totale degli impalcati, una maggiore rigidezza flessionale ed una migliore resistenza al fuoco.

Il piolo con testa da saldarefissato alla trave a mezzo di saldatura, è la soluzione normalmente adottata per la connessione a taglio nelle strutture miste acciaio – calcestruzzo

Un nuovo sistema di connessione

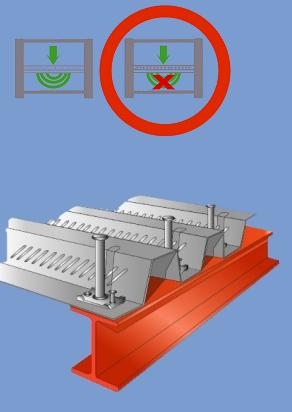

Nell’intento di superare le difficoltà applicative derivanti dai pioli saldati, Tecnaria ha ideato un nuovo sistema che prevede l’infissione a freddo dei connettori a mezzo di chiodi speciali. Il connettore è costituito da un piolo, con testa simile ai pioli connettori a taglio saldati, inserito in una piastra di base opportunamente sagomata ed irrigidita.

Due chiodi di fissaggio in materiale ad altissima resistenza realizzano, attraverso la piastra, il collegamento rigido del connettore con la trave in acciaio. I chiodi sono infissi mediante una chiodatrice a sparo o pneumatica.

Caratteristiche principali del connettore:

  • Diametro del gambo 12 mm
  • Altezza dei connettori variabili da 40 a 135 mm
  • Dimensione minore della piastra di base: 38 mm
  • Staticamente il connettore a piolo con testa TECNARIA ha le stesse caratteristiche e la medesima duttilità dei pioli saldati
  • Ridotte dimensioni d’ingombro (facilmente posizionabile sulla maggior parte delle lamiere grecate)
  • Valori di deformazione ridotti per carichi contenuti ed elevati per carichi di notevole intensità (comportamento duttile)
  • La testa impedisce il distacco della soletta per sollecitazioni dinamiche o elevate deformazioni
  • Ottimo comportamento sotto carichi ciclici

Vantaggi connettori Tecnaria:

  • Il fissaggio non è influenzato dal trattamento superficiale delle parti collegate (verniciatura o zincatura) e neppure dalla presenza della lamiera grecata che si trova tra la piastra di base e la trave che formerà, invece, un tutt’uno strutturale
  • Le condizioni climatiche non interferiscono sulla riuscita del collegamento (umidità e basse temperature)
  • Per la posa in opera non è richiesta manodopera specializzata ma un diligente utilizzo delle attrezzature
  • Il lavoro può essere eseguito in cantiere senza disporre d’impianti costosi ed ingombranti
  • Il controllo del fissaggio è effettuato a vista
  • Non vengono sprigionati fumi tossici

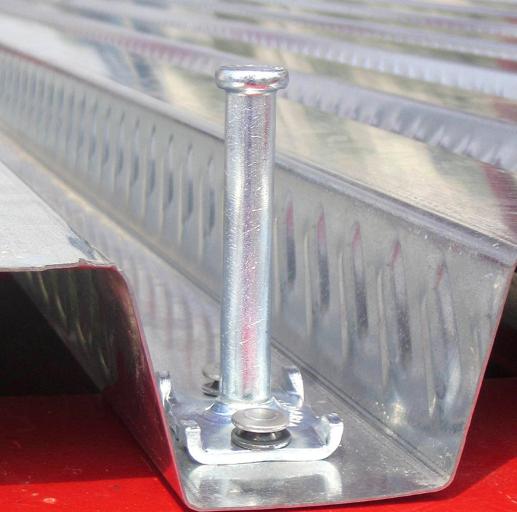

Connettore per acciaio CTF

CTF
Connettore per acciaio CTF

Connettore a piolo in acciaio zincato, diametro 12 mm con testa, ribattuto a freddo ad una piastra di ancoraggio 38 x 54 mm di spessore 4 mm, fissato alla struttura in acciaio mediante due chiodi.

Caratteristiche:

  • Gambo con testa ottenuta a freddo da una barra di acciaio di diametro nominale 12 mm
  • Piastra di base rettangolare 38×54 mm di spessore 4 mm ottenuta tramite stampaggio. Il connettore a piolo e la piastra di base sono uniti tramite ricalco a freddo
  • Due chiodi che passano attraverso i due fori della piastra

Tutte le parti del connettore sono zincate elettroliticamente con una protezione media di 8 μm che corrisponde ad una resistenza alla corrosione di 2 cicli “Kesternich”.Chiodi in acciaio al carbonio Ø 4,5 mm lunghezza 22,5 mm, Ø testa 14 mm.

Connettore a taglio DIAPASON

DIAPASON
Connettore a taglio DIAPASON

Staffa di connessione stampata, in lamiera zincata spessore 3 mm. Dimensione piatto di base nervato 70×55 mm avente due ali inclinate da 55×100 mm / 55×125 mm. Sagomata per l’impiego su vari tipi di lamiera e predisposta a ricevere barre di rinforzo. Fissata alla struttura mediante 4 chiodi ad alta resistenza.

Caratteristiche:

  • Piatto in lamiera zincata di 3 mm di spessore avente una piastra di base nervata rettangolare da 70×55 mm piegata a forma di “U” con due ali inclinate. Nella parte inclinata sono predisposti quattro fori per l’alloggiamento di barre in acciaio trasversali.
  • Quattro chiodi ad alta resistenza passano attraverso i fori predisposti nella piastra e fissano il connettore alla struttura metallica.

Le altezze disponibili sono di 100 e 125 mm. Chiodi in acciaio al carbonio Ø 4,5 mm lunghezza 22,5 mm, Ø testa 14 mm. Chiodi in acciaio al carbonio Ø 4,5 mm lunghezza 22,5 mm, Ø testa 14 mm.
