Connettori per il rinforzo di solai in legno

Campo di impiego

Sistema per rinforzare e irrigidire solai misti in legno-calcestruzzo

Descrizione del prodotto

I solai in legno esistenti esigono spesso interventi di rinforzo ed irrigidimento in quanto realizzati per sopportare carichi modesti; presentano quasi sempre deformabilità eccessiva rispetto alle attuali esigenze. I nuovi solai di legno, per essere abbastanza resistenti e rigidi, necessitano di sezioni di travi elevate.
Connettore solai legno-calcestruzzo

Indice:

In entrambi i casi è possibile sovrapporre alla struttura esistente una sottile soletta di calcestruzzo, adeguatamente armata e connessa, ottenendo per i vecchi solai un cospicuo aumento di resistenza, rigidezza e permettendo sezioni decisamente più modeste alle travi dei nuovi solai.

Il connettore si utilizza anche per il recupero e la realizzazione di coperture. L’interposizione dei connettori a piolo e ramponi tra le travi di legno e la soletta di calcestruzzo è necessaria per consentire ai due materiali di collaborare tra loro; il risultato sarà una struttura solidale dove, per effetto dei carichi verticali, il calcestruzzo risulterà prevalentemente compresso ed il legno prevalentemente teso.



orditura singola e doppia
Solaio a orditura singola e orditura doppia

La struttura mista legno-calcestruzzo risulterà migliore rispetto alla struttura di solo legno in quanto più rigida e resistente ne risulterà migliorato anche il comportamento dinamico (vibrazioni) e l’isolamento acustico.

La soletta di calcestruzzo rappresenta un ottimo accorgimento tecnico negli edifici di muratura in zona sismica, in quanto consente di collegare fra di loro i muri portanti realizzando un piano rigido in grado di meglio ripartire le azioni sismiche orizzontali.

Connettori per restauro solai in legno

I connettori a piolo e ramponi Tecnaria sono stati ideati ed ampliamente testati per realizzare al meglio l’unione tra legno e calcestruzzo.

L’efficacia del connettore è assicurata dalla robusta piastra di base, come supporto del piolo, modellata a ramponi in modo tale da consentire la migliore aderenza al legno e di assorbire al meglio gli sforzi di taglio: le numerose prove di laboratorio hanno evidenziato l’assoluta efficacia di questo accorgimento. In tal modo non si verificano fenomeni di rifollamento, inevitabili nel caso in cui il rinforzo sia affidato a semplici viti o chiodi. A chiodi, viti e ramponi, elementi antichi e collaudati dal tempo si affida ora un nuovo compito.

Connettore per legno CTL BASE

connettore_base
Connettore Base

Connettore a piolo CTL BASE è composto da una piastra di base 50 X 50 X 4 mm, modellata a ramponi, con due fori atti al passaggio di due viti tirafondi Ø 8 mm, con sottotesta tronco-conico, gambo in acciaio zincato Ø 12 mm, unito alla piastra tramite ricalco a freddo.
Altezze gambo disponibili: 20, 30, 40, 60, 70, 80, 105, 125, 150, 175 e 200 mm. Lunghezza viti disponibili: 70, 100 e 120 mm

Il connettore è così composto:

  • Gambo con testa ottenuta a freddo da una barra di acciaio di diametro nominale 12 mm
  • Piastra di base quadrata 50×50 mm di spessore 4 mm ottenuta tramite stampaggio con gli angoli ripiegati a formare dei ramponi. Il connettore a piolo e la piastra di base sono uniti tramite ricalco a freddo.
  • Due viti tirafondi di diametro 8 mm che passano attraverso i due fori della piastra.

Viti in acciaio zincato, con punta tagliente Ø 8.0 mm lunghezza 70, 100 e 120 mm. Tutte le parti del connettore sono zincate elettroliticamente con una protezione media di 8 μm che corrisponde ad una resistenza alla corrosione di 2 cicli “Kesternich”.

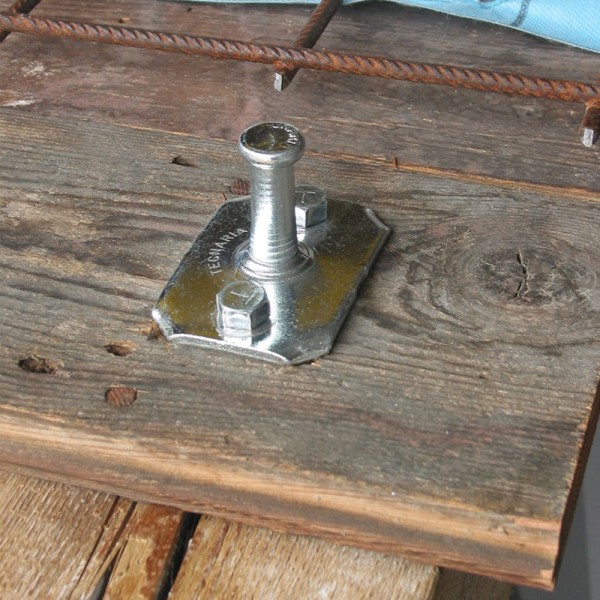

Connettore a piolo CTL MAXI

Connettore Maxi
Connettore Maxi

Connettore a piolo composto da una piastra di base 75 X 50 X 4 mm, modellata a ramponi, avente due fori atti al passaggio di due viti tirafondi Ø 10 mm, con sottotesta tronco-conico, gambo in acciaio zincato Ø 12 mm, unito alla piastra tramite ricalco a freddo. Altezze gambo disponibili: 20, 30, 40, 60, 70, 80, 105, 125, 150, 175 e 200 mm. Lunghezza viti disponibili: 100, 120 e 140 mm.

Il connettore è così composto:

  • Gambo con testa ottenuta a freddo da una barra di acciaio di diametro nominale 12 mm
  • Piastra di base rettangolare 50×75 mm di spessore 4 mm ottenuta tramite stampaggio con gli angoli ripiegati a formare dei ramponi. Il connettore a piolo e la piastra di base sono uniti tramite ricalco a freddo.
  • Due viti tirafondi di diametro 10 mm che passano attraverso i due fori della piastra.

Viti in acciaio zincato, con punta tagliente Ø 10.0 mm lunghezza 100, 120 e 140 mm. Tutte le parti del connettore sono zincate elettroliticamente con una protezione media di 8 μm che corrisponde ad una resistenza alla corrosione di 2 cicli “Kesternich”.

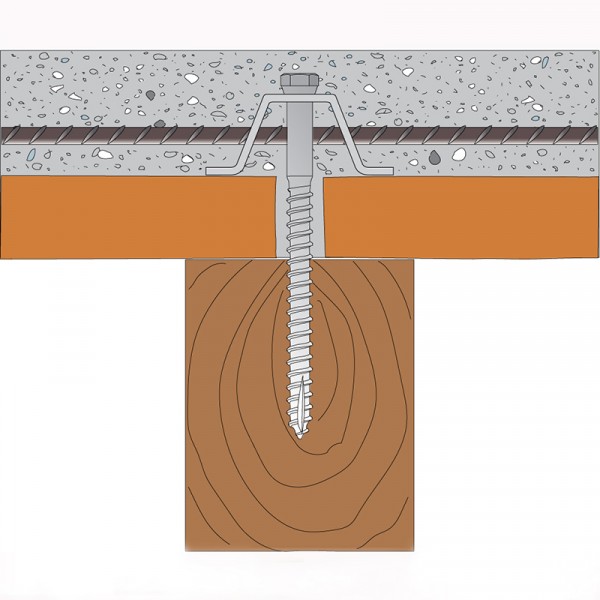

Connettore per legno CTL OMEGA

Connettore CTL Omega
Connettore CTL Omega

Connettore composto da una vite tirafondo Ø10 mm, lunghezza 100, 120 e 140 mm con sottotesta tronco-conica e da una piastra H38x30xL90 mm, spessore 4 mm piegata a forma di Omega, avente un foro atto al passaggio della vite tirafondo.

Il connettore è così composto:

  • Piastra di spessore 4 mm e dimensioni 30 x 90 x 38 mm di altezza, con un foro di diametro 10 mm nella parte superiore per permettere il passaggio delle vite
  • Vite in acciaio zincato, con punta tagliente di diametro 10 mm lunghezza 100,120 e 140 mm.

Tutte le parti del connettore sono zincate elettroliticamente con una protezione media di 8 μm che corrisponde ad una resistenza alla corrosione di 2 cicli “Kesternich”.
