ECOSOLAIO ® TOP

Lastra prefabbricata per solaio coibentato alleggerito

Campo di impiego

Lastra prefabbricata per solai precoibentati

Descrizione del prodotto

logo_ecosolaiotop

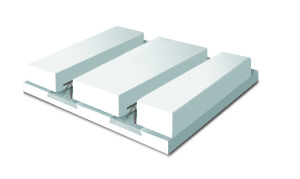

ECOSOLAIO® TOP è un pannello prefabbricato per solai precoibentati, costituito da travetti in calcestruzzo (armato con tralicci in acciaio), ricavati nello spessore della lastra base (in polistirene espanso ad elevata massa volumica) che, intervallati ad opportuna distanza fra loro e con interposizione di elementi di alleggerimento in polistirene espanso, costituiscono la migliore risposta alle esigenze di un sempre maggiore isolamento termico dei solai, senza aumentarne lo spessore totale e con un alleggerimento significativo del peso del manufatto.
Ecosism ha deciso di scegliere questa tipologia di solaio che, rispetto a quelli tradizionali in laterocemento, ha il vantaggio di permettere la realizzazione di elementi prefabbricati di grandi dimensioni, ma maneggevoli, grazie al loro peso contenuto.

Ecosolaio_TopLa realizzazione di questo nuovo prodotto nasce dall’esigenza di costruire edifici leggeri aventi massima coibenza termica uniforme e permanente. L’ ECOSOLAIO® TOP è l’evoluzione delle classiche lastre tralicciate presenti sul mercato. Il grande vantaggio che ha l’ ECOSOLAIO® TOP è la notevole riduzione del peso proprio del solaio e questo vuol dire meno ferro nei travi, nei pilastri e nelle fondazioni; anche l’effetto delle forze sismiche diminuisce essendo queste legate al peso totale dell’edificio.

L’ ECOSOLAIO® TOP viene realizzata su misura ed è quindi in grado di essere inserita in qualsiasi progetto.

Vantaggi strutturali
Con Ecosolaio® Top, si ottengono i seguenti vantaggi:

  • Diminuzione del peso proprio del solaio
  • Diminuzione dell’incidenza dell’armatura necessaria
  • Velocità di posa in cantiere
  • Semi-autoportanza in fase transitoria
  • Facilità di movimentazione
  • Garanzia del corretto posizionamento dei ferri

Vantaggi termici

  • Massima coibenza termica, uniforme e permanente
  • Eliminazione dei ponti termici

A completamento della gamma di produzione di Ecosolaio® Top, è possibile eseguire con lo stesso principio di continuità dell’isolamento termico, la trave in spessore e la trave ribassata.

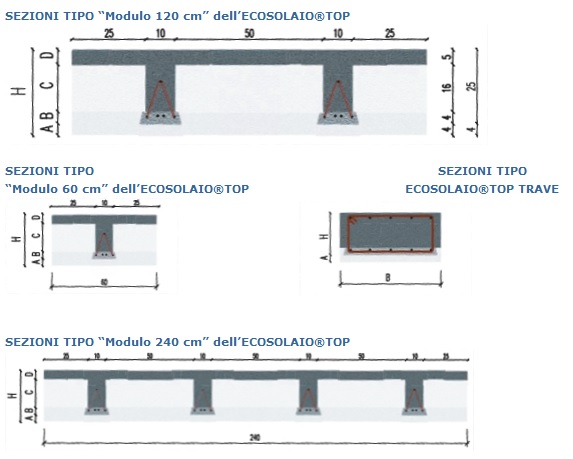

SEZIONI TIPO dell’ECOSOLAIO®TOP

DESCRIZIONE
A: Spessore della base coibentante in EPS sotto il travetto pregettato in calcestruzzo
B: Spessore del travetto in calcestruzzo pregettato in stabilimento
C: Altezza dei blocchi di alleggerimento in p oliestere espanso
D: Spessore della cappa in calcestruzzo da realizzare in opera

GLI STRATI COMPONENTI DELL’ECOSOLAIO®TOP
A: Lo spessore è variabile e dipende dalle esigenze d’isolamento richiesto. I progettisti dell’ufficio tecnico verificano la compatibilità del risultato. Gli spessori vanno da un minimo di 4 cm per arrivare poi a B cm, 12 cm, ecc.
B: Questo spessore è fisso, pari a 4 cm, sufficiente per accogliere le armature di portata e per rendere il manufatto leggero anche in fase di movimentazione in cantiere. L’elemento pesa circa 25 kg/mq.
C: Laltezza dei blocchi di alleggerimento dipende dallo spessore finale del solaio che si vuole realizzare. La loro funzione è solamente quella di alleggerire l’impalcato dopo il getto. Le altezze variano di cm in cm.
D: Lo spessore della cappa in calcestruzzo da gettare in opera dipende dalle esigenze strutturali. Per carichi di civile abitazione p ossono bastare anche 4 cm, mentre per carichi importanti (es. 2000 daN/mq) può arrivare a 8 cm.

Sezioni

Utilizzazione
Ecosolaio® Top può essere impiegata per la realizzazione di: solai su vespai, solai su spazi aperti (pilotis), solai interpiano (segnatamente per la separazione di alloggi con impianti di riscaldamento autonomi), solai di mansarde
e solai di coperture a falda.
Ecosolaio® Top è impiegato nella realizzazione dell’involucro termico dell’edificio tra locali caldi e freddi, per la realizzazione di solai su spazi aperti e non riscaldati come le autorimesse, le cantine, i piani pilotis, i piani sottotetto e per i tetti.

Dimensionamento termico
La resistenza termica è la principale caratteristica della lastra Ecosolaio® Top. Dopo aver definito le caratteristiche statiche si passa al dimensionamento della parte isolante della lastra in base alle esigenze di limitazione di passaggio di calore dalla parte riscaldata a quella sottostante fredda. La determinazione della resistenza termica viene eseguita attraverso il calcolo della base di Ecosolaio® Top che è realizzata in EPS con inserite al suo interno scanalature in calcestruzzo armato.
I valori base di conduttività (coefficienti “λ”) dei materiali vengono presi dalla norma UNI 10351.
Questa base può avere diversi spessori, a partire da un minimo di 4 cm in su. Quindi è possibile ottenere qualsiasi resistenza termica definita a progetto. Nella figura viene evidenziato l’andamento della temperatura all’interno dei pannelli di solaio Ecosolaio® Top, dal quale si evidenzia che la temperatura all’intradosso del solaio rimane costante su tutta la superficie, eliminando così i ponti termici in corrispondenza delle nervature in calcestruzzo.I dimensionamenti della base permettono così di rispettare i requisiti energetici degli edifici



Immagine1

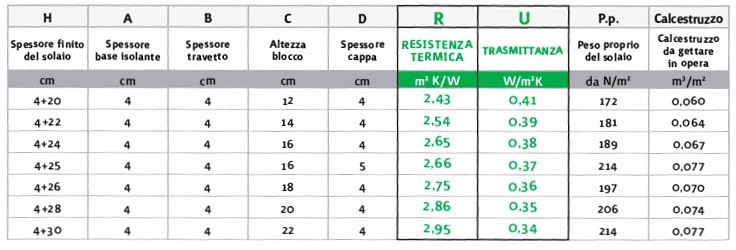

SPESSORE BASE ISOLAMENTO IN EPS = 4 CM

tab1
SPESSORE BASE ISOLAMENTO IN EPS = 8 CM

tab2

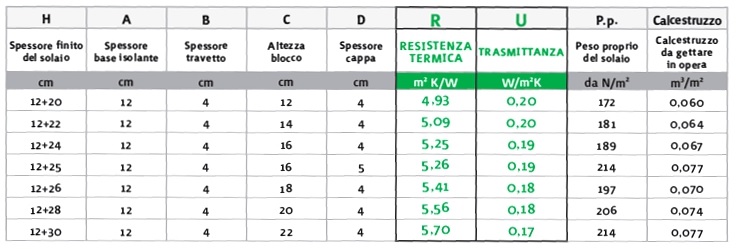

SPESSORE BASE ISOLAMENTO IN EPS = 12 CM

tab3

Dimensionamento statico
Il dimensionamento statico dei solai realizzati con la lastra Ecosolaio® Top è eseguito utilizzando le vigenti normative D.M. 14/01/2008 e la Circolare 02/02/2009 n. 617. Non cambia niente rispetto al dimensionamento di altri tipi di solai in uso.

Totale flessibilità per garantire la massima resistenza statica
> Diverse tipologie di spessore per coprire qualsiasi luce in campata
> Diverse tipologie di armatura per portare qualsiasi tipo di carico utile
> Diverse tipologie di copriferro per ottenere qualsiasi tipo di resistenza al fuoco

Posa in opera
Le operazioni di movimentazione, eventuale stoccaggio in cantiere e posa in opera dei solai Ecosolaio® Top devono essere eseguite seguendo scrupolosamente le modalità indicate nelle tavole di corredo dei manufatti, che contengono gli schemi di montaggio, l’interasse di banchinaggio provvisorio ed i ferri integrativi.

Ecosolaio® Top con profili metallici
Nella base della lastra in EPS sono inseriti dei profili metallici passo 60 cm, resi solidali ai travetti in calcestruzzo tramite viti di collegamento. Il fissaggio del cartongesso viene così eseguito facilmente e velocemente.

SCARICA IN PDF IL NUOVO CATALOGO INTRODUTTIVO ECOSISM

SCARICA LE BROCHURE INFORMATIVE:
• Introduzione all’azienda e al sistema Ecosism
• Ecosism posa in opera
• Ecosism immagini
• Ecosism Reference Book
• Ecosism per l’utente finale
• Ecosism Schede Tecniche
• Ecosism Particolari costruttivi
• Scarica le tipologie applicative
