FastPile: REALIZZAZIONE DI FONDAZIONI PROFONDE CON MICROPALI

Campo di impiego

Realizzazione di fondazioni mediante micropali giuntati in acciaio

Descrizione del prodotto

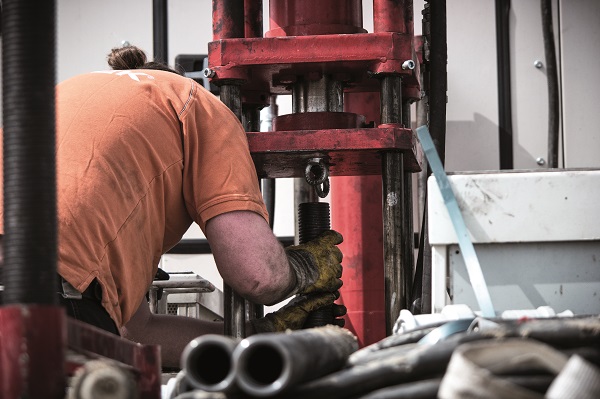

FastPile® è la tecnologia impiegata per la realizzazione di fondazioni caratterizzata da rapidità di esecuzione.Preparazione di un micropalo in acciaioGrazie alla velocità operativa del macchinario e alla possibilità di infiggere 2 micropali alla volta le operazioni di realizzazione delle fondazioni appaiono rapide e non necessitano dell’installazione del cantiere.

L’infissione di micropali giuntati in acciaio avviene tramite martinetti idraulici montati su un mezzo cingolato e zavorrato; ogni micropalo viene testato affinché l’infissione termini quando si ottiene una spinta pari alla resistenza caratteristica richiesta dal progetto, aumentata dei fattori di sicurezza.Micropalo

La portata di ogni singolo micropalo è verificata per mezzo di un martinetto di spinta dotato di un manometro che permette di monitorare l’operazione di infissione registrando le pressioni dell’olio e di stabilire la lunghezza ideale, fino a raggiungere la resistenza prevista dal progetto.

L’infissione a pressione del micropalo addensa e sposta il terreno senza generare accumuli residui in superficie, evitando così di dover smaltire terreno in eccesso; inoltre non genera rumori o vibrazioni e non richiede l’utilizzo di fanghi o di boiacche.

L’infissione dei micropali avviene a pressione tramite un apposito macchinario pesante costituito da un mezzo cingolato con due motori elettrici che, oltre ai cingoli, alimentano due martinetti idraulici posando due micropali alla volta.

Grazie al peso del macchinario, superiore a 400 kN, non è necessario predisporre ancoraggi al terreno o alla fondazione.

I micropali FastPile® sono costituiti da acciaio S355, presentano un diametro esterno di 62 mm e uno spessore di 8 mm; esternamente si presentano scanalati, espediente che incrementa la superficie laterale del 46% rispetto a quella di un micropalo di pari diametro con superficie liscia.

Grazie alle scanalature il contatto tra la superficie e il terreno viene ottimizzato, migliorando la resistenza per attrito laterale.

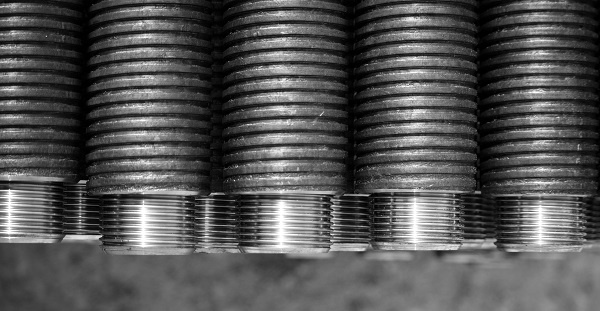

Micropali scanalati
Dettaglio di micropali con superficie scanalata

Il micropalo è costituito da moduli di lunghezza pari a m 1,00 giuntati con manicotti interni filettati.

Fasi di posa:

  • Posizionamento della macchina sul punto di infissione
  • Allineamento del martinetto di infissione alla direzione di infissione del micropalo
  • Spinta del primo modulo di L=1,0 m nel terreno
  • Giunzione del primo modulo al successivo
  • Infissione e giunzione dei moduli successivi

Le Nuove Norme Tecniche per le Costruzioni (NTC2018) assegnano ai micropali la funzione di riduzione e regolazione degli spostamenti della fondazione, classificando il progetto come fondazione mista, distinguendo l’aliquota di carico da assegnare alla fondazione superficiale rispetto a quella in capo ai micropali, secondo gli approcci previsti dalla letteratura.

La verifica di sicurezza dei micropali in acciaio agli stati limite ultimi (SLU) viene eseguita esclusivamente nel caso in cui la sola fondazione superficiale non sia in grado di soddisfarla ed è necessaria a mobilizzare la capacità portante dei micropali.

In tal caso, la resistenza di progetto della fondazione mista viene definita sommando la resistenza caratteristica della fondazione superficiale a quella dei micropali ed applicando i previsti fattori di sicurezza oppure eseguendo opportune analisi di interazione fondazione-micropalo-terreno.

La verifica dei micropali in acciaio agli stati limite di esercizio (SLE) prevede il calcolo dell’aliquota di carico in grado di sviluppare cedimenti tollerabili della fondazione superficiale e, successivamente, il numero di micropali necessari per assorbire l’aliquota rimanente, sviluppando una riduzione del carico agente sulla fondazione superficiale.

Scarica qui la scheda tecnica di FastPile
