GRAPHISOFT MEP MODELER

Progettazione tridimensionale del progetto MEP

Campo di impiego

Software per la progettazione di impianti 3D in ARCHICAD

Descrizione del prodotto

GRAPHISOFT MEP Modeler™ è un software per la progettazione BIM di reti impiantistiche 3D (condutture, tubazioni e cablaggi) all’interno di ARCHICAD. È lo strumento ideale per la progettazione di impianti basata sul modello e perfettamente coordinata all’Edificio Virtuale sviluppato con ARCHICAD.

mep_modeler

GRAPHISOFT MEP Modeler™ è un Add-On per ARCHICAD®, o in altri termini un plug-in, ossia un software che funziona all’interno di ARCHICAD implementandone le funzionalità specificamente per i sistemi MEP.

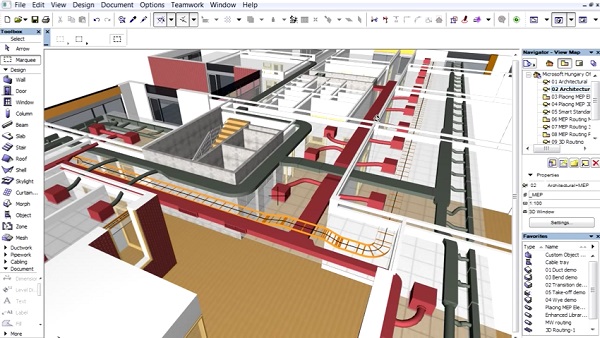

Ovviamente MEP Modeler utilizza un’interfaccia famigliare agli utenti ARCHICAD ed anche i suoi strumenti sono perfettamente integrati nell’ambiente ARCHICAD.

mep_modeler1

Si tratta di uno strumento ottimo a colmare il gap di coordinazione tra alcuni soggetti coinvolti nel processo costruttivo che spesso è causa di rialzo di costi, o di sforamento del budget, nonché di problemi realizzativi legati alla mancanza di un modello architettonico perfettamente collegato a quello impiantistico.
MEP modeler incrementa anche le possibilità di ARCHICAD di importare modelli IFC con elementi MEP derivati da altri software e la sua funzione integrata verifica automatica delle collisioni (Collision detection) può avvenire sia tra i vari sistemi MEP che tra gli elementi MEP e quelli del progetto architettonico.

mep_modeler2

Anche se il progetto impiantistico viene fornito in 2D, con MEP Modeler è molto semplice restituirlo e modificarlo in 3D per verificare le possibili collisioni.
Se invece anche l’impiantista lavora con un software BIM 3D, l’importazione è ancora più semplice, perché si può sfruttare il formato IFC e, oltre ad un’importazione IFC “generica”, il pacchetto MEP Modeler è dotato di soluzioni più raffiniate verso altre applicazioni MEP BIM (come Revit MEP, AutoCAD MEP, DDS-CAD MEP, MagiCAD ecc.).

mep_modeler3

Gli strumenti di MEP Modeler consentono di realizzare diversi componenti MEP: condotti HVAC diritti, curvi, flessibili, tracciati per cablaggi elettrici, giunzioni, collegamenti fra i diversi componenti MEP, connettori e terminali in entrata e uscita.
Oltre all’ampia libreria di oggetti a corredo di MEP Modeler, anche alcuni elementi della libreria standard di ARCHICAD aumenteranno le loro potenzialità dopo l’installazione di MEP Modeler grazie all’attivazione di parametri e punti di ancoraggio specifici dei sistemi MEP, è il caso ad esempio di apparati sanitari, per il condizionamento, la cucina, ecc. Altri oggetti MEP personali possono essere creati con ARCHICAD ed aggiunti alle proprie librerie personali.

Nella realizzazione di sistemi impiantistici MEP Modeler offre la possibilità di sviluppare elementi automaticamente lungo un tracciato, di collegare le modifiche di un elemento a quelli adiacenti, in modo da facilitare sia la prima progettazione che le successive modifiche del progetto.
La verifica delle collisioni restituisce visivamente in pianta e in 3D tutte le criticità dell’impianto che possono essere etichettate automaticamente in base alla tipologia per una più facile risoluzione.

mep_modeler4

Anche MEP Modeler si avvale del potente OPEN BIM di ARCHICAD per condividere con altre applicazioni i file in formato IFC 2×3, questo amplia la possibilità di comunicazione tra architetti, ingegneri, impiantisti e committenti. Si possono evidenziare i diversi sistemi di impianti con colori diversi e i motori di rendering di ARCHICAD consentono rappresentazioni significative, anche con la struttura dell’edificio in filo di ferro che mette in risalto le reti MEP della costruzione.
