Sistemi di consolidamento: ancoraggi a iniezione controllata

Campo di impiego

Consolidamento di murature

Descrizione del prodotto

Negli ultimi anni si è sviluppata un’attenzione sempre maggiore nei confronti delle ristrutturazioni del patrimonio edilizio esistente e delle attività mirate alla conservazione dei beni edilizi, sia di notevole pregio architettonico che appartenenti all’edilizia tradizionale.Sistema di consolidamento

Indice:

Nell’ambito degli interventi di recupero di edifici esistenti sono ricorrenti le opere di consolidamento in cui si prevede l’inserimento di elementi metallici all’interno di strutture in muratura: la cucitura di piccole lesioni, catene o cerchiature poste a contenimento dell’azione di elementi spingenti quali archi e volte, l’inserimento di tiranti interni alla muratura allo scopo di incrementarne le caratteristiche di resistenza o di migliorare il comportamento globale delle strutture, anche in funzione antisismica.

Moderne ricerche, materiali e tecniche operative, hanno permesso di sviluppare una tecnologia che, riprendendo i principi di funzionamento dei sistemi tradizionalmente utilizzati per il rinforzo delle strutture in muratura, garantisce i migliori risultati dal punto di vista tecnico, nel rispetto dell’esistente e della logica costruttiva del manufatto.

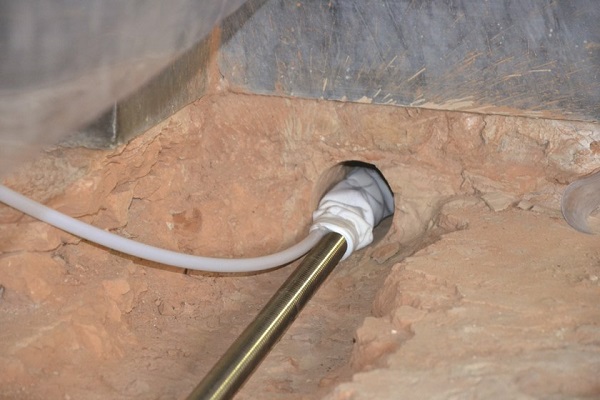

Ancoraggi a iniezione controllata con calza

Ancoraggi a iniezione controllata
Ancoraggi a iniezione controllata con calza

L’elemento resistente, costituito da una barra in acciaio inossidabile, AISI 304 o AISI 316, ad alta resistenza (ft nom 750 N/mm2 – fy nom 650 N/mm2 ) , con filettatura continua su tutta la lunghezza, è dotato di una speciale calza in tessuto che ha la funzione di controllare l’iniezione della malta effettuata coassialmente, per mezzo di appositi dispositivi di iniezione, per rendere solidale l’elemento di rinforzo alla muratura.

Oltre a permettere la buona riuscita delle operazioni di iniezione, evitando imprevedibili e spesso dannose dispersioni in vuoti e cavità che possono essere sempre presenti nelle strutture murarie esistenti, il controllo dell’iniezione offerto dalla calza garantisce la completa iniezione dell’ancoraggio su tutta la lunghezza ed una omogenea distribuzione degli sforzi  sia attraverso l’aderenza del materiale iniettato al supporto che attraverso l’ingranamento meccanico che il bulbo iniettato sviluppa con la muratura interessata.

La linea degli ancoraggi Bossong ad iniezione controllata è completa di un gamma di accessori in acciaio inossidabile AISI 316, manicotti di giunzione, manicotti tenditori, dadi, per soddisfare le diverse esigenze progettuali; si possono prevedere ancoraggi passivi,   attivi  con pre-sollecitazione, ancoraggi verticali e con qualsiasi grado di inclinazione.

I vantaggi che derivano dall’impiego di ancoraggi ad iniezione controllata con calza possono essere sfruttati anche per la realizzazione di diatoni artificiali ad espansione.

Ancoraggi a iniezione controllata Bossong

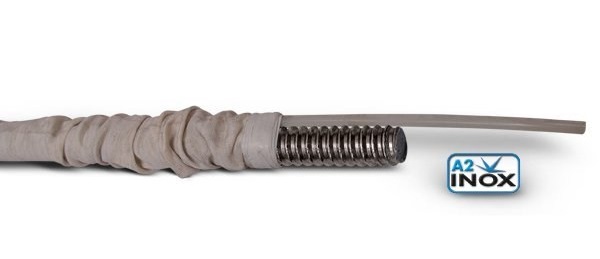

Ancoraggi GBOS

Ancoraggi ad iniezione controllata con calza costituiti da barre in acciaio inossidabile AISI 304 (A2), filettate e ad alta resistenza.

Sistema di ancoraggio GBOS di Bossong
Ancoraggio ad iniezione controllata con calza

Ancoraggi completamente o parzialmente assemblati completi di calza per il controllo dell’iniezione della malta, appositi dispositivi di iniezione e relativi manicotti di giunzione e/o manicotti tenditori in acciaio inossidabile AISI 316 (A4), necessari per lunghezze superiori ai 6,00 metri; inclusa malta Presstec specifica per iniezioni con calza.

Sono disponibili elementi accessori quali piastre di ancoraggio all’estremità con relativi dadi e controdadi per soddisfare le diverse esigenze progettuali.



Diatoni artificiali ad espansione

L’inserimento di diatoni artificiali può migliorare la riposta del pannello murario in termini di:

  • ridistribuzione dei carichi nello spessore murario
  • resistenza alla sollecitazione di trazione ovvero alle spinte interne allo spessore murario, che nascono per effetto dell’azione dei carichi verticali agenti su pannelli costituiti da una tessitura muraria per lo più irregolare
  • resistenza all’azione tangenziale che provoca lo scorrimento tra i paramenti per effetto dell’azione di ribaltamento del pannello, in modo da garantire il collegamento tra i paramenti, che non risponderanno al momento ribaltante in modo isolato ma con un assetto monolitico, capace di offrire
Diatoni artificiali a espansione Bossong
Sistema di diatoni artificiali a espansione

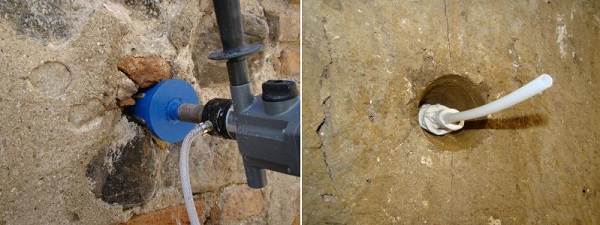

Dopo aver inserito la barra in acciaio inossidabile ad alta resistenza nel foro praticato sulla muratura si procede con l’iniezione della speciale malta all’interno della calza pre-assemblata sulla stessa barra in acciaio. L’applicazione della calza permette di contenere la malta, evitando la dispersione nei vuoti e nelle cavità presenti nelle murature, e di esercitare una pressione sulle pareti del perforo che contribuisce al ripristino della continuità della compagine muraria e del flusso originario di tensioni deviato nella fase di esecuzione del carotaggio.

L’efficacia dei diatoni artificiali ad espansione può essere implementata presollecitando la barra mediante la collocazione di elementi di contrasto provvisori alle estremità e serraggio con chiave dinamometrica. In questo modo viene inserito un elemento resistente a taglio, che si oppone allo scorrimento tra i paramenti, e si attiva una compressione trasversale che favorisce le forze d’ingranamento.

Un’ulteriore evoluzione, prevede un carotaggio a sezione variabile di diametro maggiore alle estremità ottenuto mediante apposita punta tronco-conica, che garantisce il bloccaggio dei paramenti esterni così come un più efficace trasferimento della eventuale sollecitazione di compressione trasversale al pannello murario. Questo sistema, denominato Diatonos, associa ai benefici dell’intervento con diatoni artificiali ad espansione, i benefici derivanti da interventi con tirantini antiespulsivi.
